Автоматизация и диспетчеризация

Задачи автоматизации  и диспетчеризации

Система комплексной автоматизации и диспетчеризации предназначена для управления инженерными системами жизнеобеспечения объекта и создания комфортных условий работающего персонала.

Область применения и взаимная интеграция:

- Контроль и учет ресурсов (теплосчетчики, электросчетчики и расходомеры);
- Система вентиляции, кондиционирования и холодоснабжения;
- Системы электроснабжения и электроосвещения;
- Системы теплоснабжения и котельных;
- Системы водоснабжения и водоотведения;
- Системы пожарной безопасности;
- Системы технологической безопасности;
- Системы охранной и периметральной безопасности;
- Системы автоматизации паркингов;
- Системы умного дома;
- Комплексная автоматика технологических процессов.

Технические преимущества:

- Автоматическое поддержание оптимальных режимов работы оборудования;
-Прогнозирование выхода оборудования из строя;
-Все функции по управлению инженерными системами доступны из единого пользовательского интерфейса;
-Масштабирование от небольших систем до крупных систем со множеством подсистем;
-Оперативное диспетчерское управление и оповещения технологическими процессами и оборудованием;
-Централизованный контроль (мониторинг) в режиме реального времени состояния технологических параметров и оборудования;
-Интеграция всех систем объекта, создание общекорпоративной системы безопасности и реализация единой политики реагирования;
-Использование развитой системы управления аварийным оповещением;
-Оперативное и наглядное отображение на экранах уведомлений об аварийных ситуациях;
-Разграничение доступа к информации.

Экономические преимущества:

-Повышение эффективности управления, эксплуатации и безопасности инженерного комплекса объекта;
- Экономия энергоресурсов;
- Экономия трудозатрат эксплуатационных служб;
- Эффективное планирование использования оборудования;
- Повышение престижности объекта;
- Снижение стоимости страхования объекта.

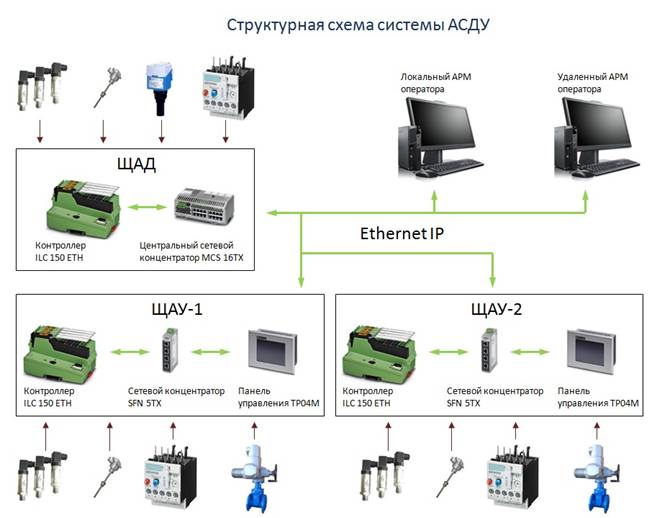

Структура построения системы комплексной автоматизации и диспетчеризации инженерных систем

Система комплексной автоматизации и диспетчеризации инженерных систем строится по принципы двухуровневого интегрирования:
Верхний уровень – система сбора и обработки данных;
Нижний уровень – локальные системы автоматики (ЛСА).

Система сбора и обработки данных обеспечивает:

-Непрерывный контроль состояния оборудования инженерных систем объекта и протекания технологических процессов с постоянной регистрацией происходящих событий.
-Долговременное хранение информации о событиях
-Привязку фиксируемых событий в различных системах инженерного обеспечения объекта к единой шкале времени
-Взаимодействие между системами в части функционирования в различных ситуациях, в том числе нештатных (аварийных).
-Визуальный контроль работы (состояния) оборудования контролируемых инженерных систем и протекания технологических процессов.
-Дистанционное управление инженерными системами и их отдельным оборудованием с автоматизированного рабочего места (АРМ) оператора.
-Дистанционное изменение режимов работы оборудования инженерных систем с АРМ оператора.
-Формирование различных отчетов о функционировании контролируемых систем инженерного обеспечения здания.

Состав основного оборудования системы сбора и обработки данных:

- Сервер системы сбора и обработки данных.
- Интерфейсное оборудование связи сервера с локальными системами автоматики.
- Автоматизированное рабочее место (АРМ) оператора инженерных систем.
- Программное обеспечение системы сбора и обработки данных.
- Оборудование для создания ЛВС.
- Источники бесперебойного питания.

Предлагаемое оборудования и программного обеспечения различных производителей системы сбора и обработки данных

- PHOENIX CONTACT;
- ABB;
- Wago;
- SIEMENS;
- ОВЕН.

Локальные системы автоматики обеспечивают работу инженерных систем в автоматическом режиме, как автономно, так и в составе системы комплексной автоматизации и диспетчеризации здания.

Состав основного оборудования локальных систем автоматики

- Контроллеры и модули ввода/вывода
- Периферийные средства автоматизации:
- Датчики технологических параметров (температура, влажность, давление, перепад давления, расход, уровень, освещенность и т.п.)
- Исполнительные устройства (клапаны, задвижки, привода и т.п.)

Энергоэффективность

Интеллектуальная энергосберегающая система автоматизации зданий сокращает уровень выброса вредных веществ и позволяет снизить эксплуатационные расходы.

В отличие от конструктивных мер, автоматизация зданий - менее трудоёмкое и гораздо более дешёвое средство улучшения энергоэффективности. Система автоматизации – это мозг здания. Он интегрирует информацию обо всех инженерных системах. Он управляет системами отопления и охлаждения, вентиляции и кондиционирования, электроснабжения и освещения. Поэтому именно мозг здания должен быть наделён функциями контроля над использованием энергоресурсов. Эти функции позволяют снизить энергопотребление здания на 30%.

Компания «Сибинжстрой» предлагает интеллектуальные интегрированные решения для жилых и нежилых зданий и инфраструктур общественного назначения, которые повышают производительность и эффективность путем управления полным жизненным циклом здания. На протяжении всего жизненного цикла объекта наши услуги и решения в области низковольтных распределительных сетей и электроустановок, автоматизации зданий, пожарной безопасности и охранных систем гарантирует:

– оптимальный комфорт и высочайшую энергетическую эффективность зданий,
– защиту и безопасность людей, процессов и материальных ценностей,
– повышение производительности труда.

Основные решение в области построения  системы автоматизации и диспетчеризации инженерного оборудования жизнеобеспечения объекта.

Системы отопления (индивидуальный тепловой пункт) - диспетчеризация ИТП здания позволяет снизить влияние человеческого фактора при обслуживании, сократить риски чрезвычайных происшествий связанных с неожиданным выходом из строя оборудования, минимизировать ущерб, связанный с разрывами трубопроводов, анализировать потребление тепла в различные периоды времени (и/или при различных обстоятельствах) для получения оптимальных (наиболее экономичных) настроек работы ИТП. Автоматику ИТП экономически и технически целесообразно выполнить в составе системы диспетчеризации, что позволяет осуществить полную интеграцию ИТП в систему диспетчеризации и при этом избежать дополнительных затрат связанных с дублированием оборудования, контролирующего одни параметры.

Контролируемые и управляемые параметры:

- Температура теплоносителя в подающем и обратном трубопроводах теплосети, подающих и обратных трубопроводах контуров отопления, вентиляции, горячего водоснабжения и стояков отопления. Контроль температур теплоносителя в различных точках технологического процесса позволяет оптимально настроить режимы потребления тепловой энергии различными потребителями, а также контролировать качество услуг предоставляемых теплосбытовой компанией.
- Давление в подающем и обратном трубопроводах теплосети - контроль качества услуг теплосбытовой компании.
- Давление в подающих и обратных трубопроводах контуров отопления, вентиляции, горячего водоснабжения и стояков отопления - контроль состояния трубопроводов, наличия теплоносителя, защита от «сухого хода» насосов.
- Перепад давления на фильтрах и грязевиках - контроль засорения фильтров, своевременное оповещение персонала о необходимости чистки.
- Перепад давления на насосах - контроль исправности насосов, своевременное оповещение персонала о необходимости ремонта/замены.
-Управление положением запорно-регулирующей арматуры  контуров отопления вентиляции и ГВС
- Поддержание тепловых режимов согласно заданным параметрам (уставкам), температуре наружного воздуха, температуре теплоносителя поступающего из теплотрассы.
- Управление положением запорной арматуры стояков отопления, оперативное прекращение утечки теплоносителя в случае нарушения герметичности контура.
- Интеграция средств коммерческого и/или технического учета потребления тепла и расхода ГВС.

Системы вентиляции - диспетчеризация системы вентиляции здания позволяет снизить влияние человеческого фактора при обслуживании, сократить риски чрезвычайных происшествий связанных с неожиданным выходом из строя оборудования (например установок дымоудаления),   минимизировать ущерб, связанный с разрывами трубопроводов или простоем дорогостоящего оборудования. Автоматику систем вентиляции экономически и технически целесообразно выполнить в составе системы диспетчеризации, что позволяет осуществить полную интеграцию в систему диспетчеризации и при этом избежать дополнительных затрат связанных с дублированием оборудования, контролирующего одни параметры.

 Контролируемые и управляемые параметры:

- Перепад давления на вентиляторе - контроль исправности вентилятора, оперативное оповещение персонала о необходимости ремонта/замены.
- Контроль положения и управления жалюзи и клапанов - открытие/закрытие жалюзи и клапанов, контроль неисправностей жалюзи и клапанов, оперативное оповещение персонала о необходимости ремонта/замены.
- Контроль температуры калорифера (для приточных установок) - защита от заморозки калорифера.
- Температура приточного воздуха (для приточных установок) - контроль соответствию заданному значению.
- Температура теплоносителя в обратном трубопроводе (для приточных установок) - контроль за соответствием заданного режима.
- Перепад давления на фильтре (для приточных установок)  - контроль засорения, оперативное оповещение персонала о необходимости замены.
- Управление положением запорно-регулирующей арматуры контуров отопления и/или холодоснабжения (для приточных установок)   - поддержание тепловых режимов согласно заданным параметрам, температуре наружного воздуха, температуре теплоносителя поступающего из ИТП.

Управление положением запорной арматуры контуров отопления и/или холодоснабжения (для приточных установок)  - оперативное прекращение утечки теплоносителя в случае нарушения герметичности контура.

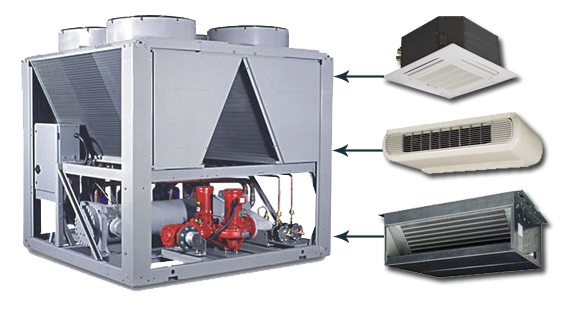

Системы холодоснабжения - диспетчеризация системы холодоснабжения здания позволяет снизить влияние человеческого фактора при обслуживании, минимизировать ущерб, связанный с разрывами трубопроводов или простоем дорогостоящего оборудования. Автоматику системы холодоснабжения экономически и технически целесообразно выполнить в составе системы диспетчеризации, что позволяет осуществить полную интеграцию в систему диспетчеризации и при этом избежать дополнительных затрат связанных с дублированием оборудования, контролирующего одни параметры.

 Контролируемые и управляемые параметры:

- Перепад давления на вентиляторе чиллера - контроль исправности вентилятора, оперативное оповещение персонала о необходимости ремонта/замены.
- Температура теплоносителя в обратном трубопроводе - контроль за соответствием заданного режима.
- Перепад давления на фильтре  - контроль засорения, оперативное оповещение персонала о необходимости замены.
- Управление положением запорно-регулирующей арматуры контуров отопления и/или холодоснабжения (для приточных установок)  - поддержание теплового режима согласно заданному параметру.

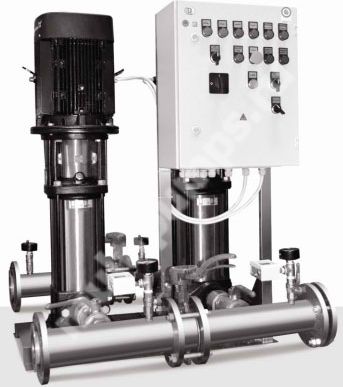

Системы водоснабжения - диспетчеризация системы водоснабжения здания позволяет снизить влияние человеческого фактора при обслуживании, сократить риски связанные с внезапным отказом и/или неготовностью ответственных узлов (например: пожарной насосной установки, щитов управления задвижками на обводных каналах водоснабжения (пожарными задвижками), узлов управления автоматическим пожаротушением и т.д.), минимизировать ущерб, связанный с разрывами трубопроводов или простоем дорогостоящего оборудования. Автоматику системы водоснабжения экономически и технически целесообразно выполнить в составе системы диспетчеризации, что позволяет осуществить  полную интеграцию в систему диспетчеризации и при этом избежать дополнительных затрат связанных с дублированием оборудования, контролирующего одни параметры.

Контролируемые и управляемые параметры:

- Контроль и управление положением пожарных задвижек.
- Контроль параметров насосов повысительной установки - своевременное предупреждение персонала о необходимости проведения ТО и/или ремонта (замены) оборудования.
- Контроль готовности пожарной насосной установки - своевременное предупреждение персонала о необходимости проведения ТО и/или ремонта (замены) оборудования.
- Контроль давления на вводе в здание, а также на ответственных участках трубопроводов - своевременное предупреждение персонала о несоответствии параметров заданным значениям (т.е. о возникновении аварийной ситуации).
- Управление положением запорной арматуры - оперативное прекращение утечки в случае нарушения герметичности контура.
- Интеграция средств коммерческого и/или технического учета расхода воды.

Системы водоотведения - диспетчеризация системы водоотведения здания позволяет снизить влияние человеческого фактора при обслуживании, сократить риски связанные с внезапным отказом и/или неготовностью ответственных узлов (например: дренажных насосов, канализационных насосных станций), узлов управления автоматическим пожаротушением и т.д.), минимизировать ущерб, связанный с разрывами трубопроводов или простоем дорогостоящего оборудования.

Контролируемые и управляемые параметры:
- Превышение допустимого уровня сточных вод в дренажных приямках - оперативное оповещение персонала о необходимости срочной проверки работоспособности дренажного насоса и/или чистки отводящего трубопровода.
- Контроль состояния (готовности) канализационных насосных станций - оператиыное оповещение персонала о необходимости проведения ТО и/или о возникновении аварийной ситуации.
- Контроль протечек в санузлах и других местах общего пользования - оперативное оповещение персонала о возникновении аварийной ситуации, выдача сигналов на закрытие запорной арматуры для прекращения подачи жидкости.

Подсистема мониторинга протечек:
Система мониторинга протечек  оборудуется средствами контроля, обеспечивающими:
-      контроль наличия влаги/конденсата в помещениях (ИТП,  водомерного узла);
Средства мониторинга должны обеспечивают выполнение следующих функций:
-     сигнализацию о наличии влаги/конденсата в помещениях;

От системы мониторинга протечек в АСОДУ передаются следующие данные:
-     состояния сигнализаторов протечек;
-     сигналы о наличии протечек.

Системы электроснабжения - диспетчеризация системы электроснабжения здания позволяет снизить влияние человеческого фактора при обслуживании, сократить время поиска неисправностей в системе электроснабжении и, тем самым, минимизировать ущерб, связанный с простоем дорогостоящего оборудования.

Контролируемые и управляемые параметры:
- Положение выключателей нагрузки высоковольтных распределительных устройств трансформаторных подстанций - контроль состояния РУ 10кВ трансформаторных подстанций и, косвенно, наличие напряжения на вводах (по состоянию вводных ВН и секционного ВН, управляемых АРВ по высокой стороне).
-Состояние (Включен/Выключен/Автоматическое отключение) автоматических выключателей низковольтных распределительных устройств трансформаторных подстанций - контроль состояния РУ 0,4кВ трансформаторных подстанций и, косвенно, наличие напряжения на вводах (по состоянию вводных АВ и секционного АВ, управляемых АРВ по низкой стороне).
- Температурные режимы трансформаторов ТП - предупреждение аварийных ситуаций, связанных с перегревом трансформаторов, путем оперативного оповещения персонала о приближении температуры к опасным значениям.
- Наличие напряжение на шинах распределительных щитов - оперативное оповещение персонала об отключении соответствующего распределительного щита (т.е. о возникновении аварийной ситуации).
-Состояние (Включен/Выключен/Автоматическое отключение) автоматических выключателей особо важных групп распределительных щитов - оперативное оповещение персонала об отключении соответствующего АВ (т.е. о возникновении аварийной ситуации).
- Наличие напряжения в точках подключения особо важных потребителей (при наличии таковых) - оперативное оповещение персонала об отключении соответствующего потребителя (т.е. о возникновении аварийной ситуации).
- Интеграция средств коммерческого и/или технического учета электроэнергии.

Системы электроосвещения - диспетчеризация и автоматизация системы электроосвещения позволяет настроить управление освещением с максимальной экономичностью, используя различные комбинации задающих факторов (время, освещенность, присутствие человека) для каждой конкретной группы освещения.

Система автоматизации освещения реализует следующие возможности:
- контроль состояния групп (фасадное, прилегающей территории) освещения (по состоянию магнитного пускателя);
-  контроль состояния автоматических выключателей электроснабжения групп освещения;
- контроль состояния переключателей «Ручной/Автоматический» режима управления системой освещения;
-  управление местным освещением и освещением по зонам:
управление группами (фасадное, прилегающей территории) освещения; возможность работы системы в двух режимах - ручном и автоматическом;

Мониторинг микроклимата особо важных помещений - контроль температуры и влажности в особо важных помещениях (например: серверные, аппаратные, хранилища, холодильные камеры и т.д.) и оперативное оповещение персонала в случае выхода параметров за пределы допустимого диапазона.

Диспетчеризация вертикального транспорта (лифты, эскалаторы и траволаторы) - контроль состояния средств вертикального транспорта, обеспечение голосовой связи с кабинами лифтов.

Система пожарной безопасности  - диспетчеризация СПС позволяет проанализировать отработку всех средств противопожарной защиты здания (вентиляция, дымоудаление, пожарные режимы лифтов, огнезадерживающие клапана и т.д.) после сработки пожарной сигнализации. Система диспетчеризации способна проконтролировать правильность  последовательности и времени отработки инженерных систем здания при пожаре, и, в случае сбоя, немедленно сообщить о нем обслуживающему персоналу.

Использование отчетов системы диспетчеризации, в качестве критерия при оценке результатов комплексного опробывания технических средств противопожарной защиты, позволяет исключить влияние человеческого фактора, и получить максимальную достоверность результата.

Интеграция в систему любого оборудования, которое по желанию заказчика требует оперативного диспетчерского контроля и/или управления.

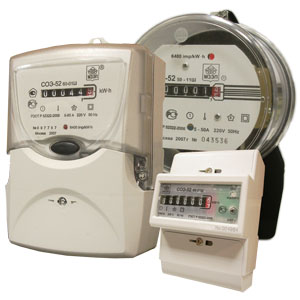

Системы автоматического учёта потребления ресурсов

Система автоматического учёта потребления ресурсов позволяет вести:
- учёт потребления электрической энергии;
- учёт потребления тепловой энергии;
- учёт потребления воды;
-передачу данных о параметрах работы системы в сеть диспетчеризации здания передается по протоколу MODBus-TCP  путем преобразования данных от контроллеров соответствующей системы.

Средства учёта обеспечивают выполнение следующих функций:
- автоматический учёт потребления ресурсов;
- хранение измеренных параметров потребления в течение заданного периода времени (определяется проектом);
доступ к текущим значениям но сети передачи данных по одному из открытых протоколов (LonTalk, Modbus, BACNet, MBus);
-     доступ к архивным значениям с приборной панели или переносного ПК.

От системы автоматического учёта потребления ресурсов в АСДУ передаются следующие данные:
- текущие значения потребления электрической энергии;
- текущие значения потребления тепловой энергии;
- текущие значения потребления воды.

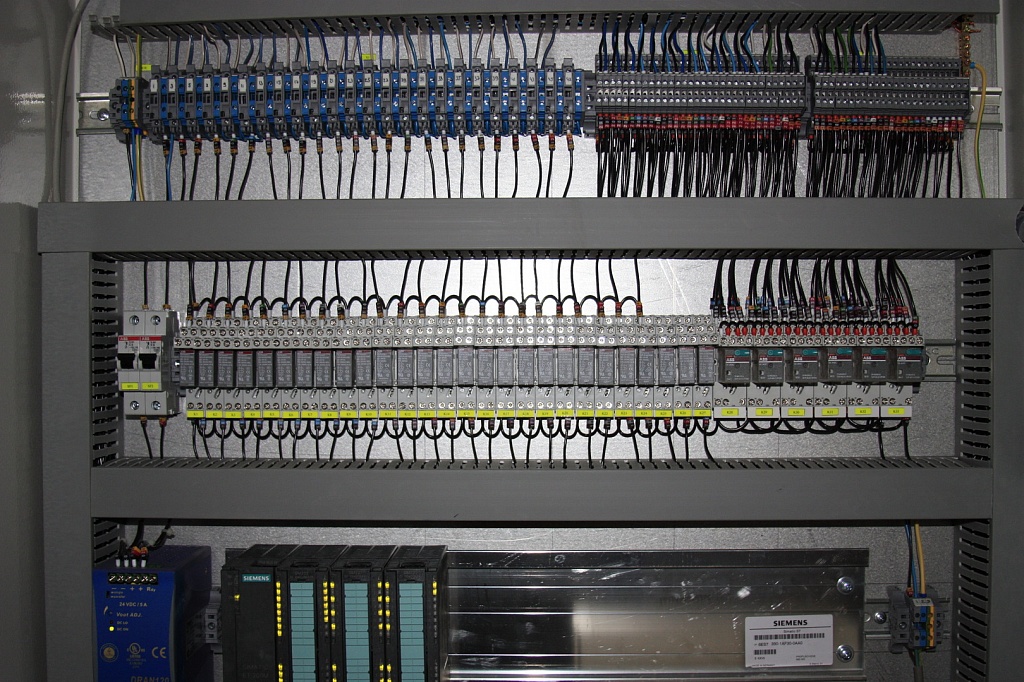

Шкаф Автоматизации и Диспетчеризации осуществляет сбор данных о состоянии оборудования и параметров комплекса, а также передачу информации на АРМ оператора. Ниже представлена структурная схема АСДУ.

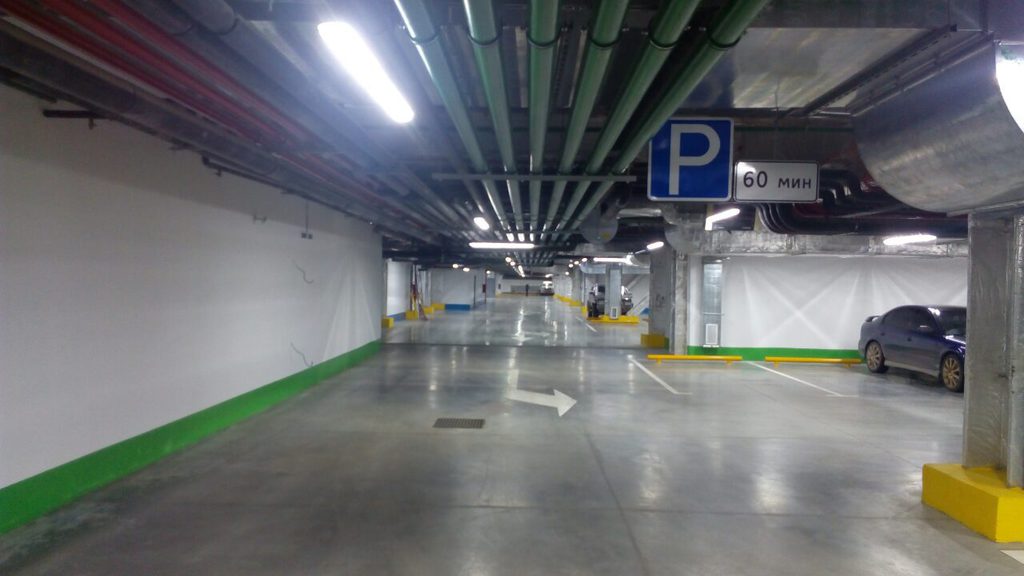

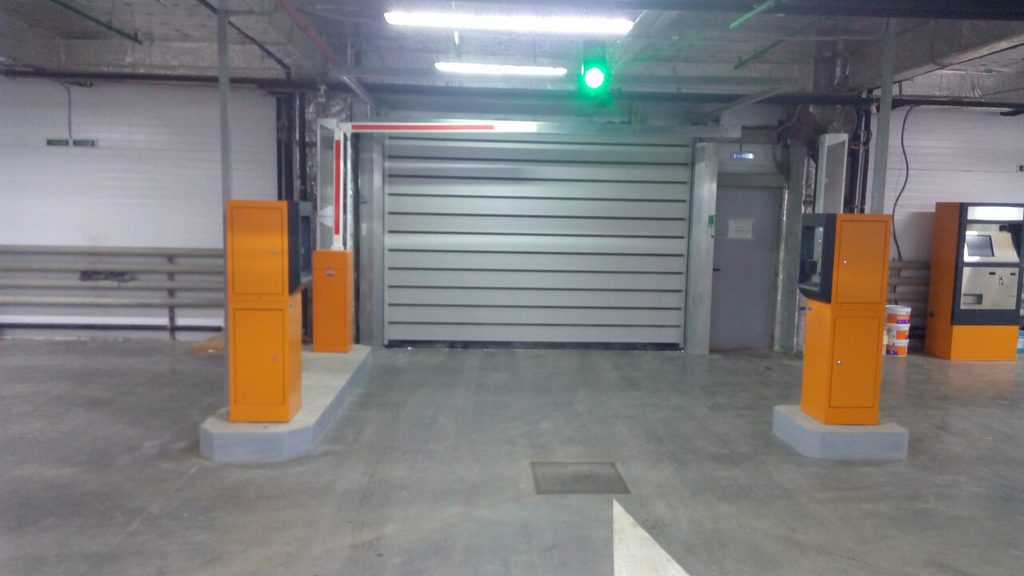

Система автоматизации парковки:

 Осуществление контроля доступа транспортных средств.
 Автоматизированный учет времени нахождения транспортных средств на парковке.
 Автоматизация системы оплаты проезда по территории с помощью бесконтактных смарт- карт стандарта Mi fare 1К, автоматизированных касс, въездных и выездных стоек с ридером карт.
 Сбор, хранение и обработка сведений на сервере АПК о транспорте, осуществившем въезд и выезд на территорию и об оплате.
 Автоматизированный контроль за работой оборудования и обеспечение обслуживающего персонала оперативной информацией о состоянии АПК. Мониторинг и управление комплексом с автоматизированных рабочих мест. Автоматизированное рабочее место представляет из себя персональный компьютер с установленной на нем программным обеспечением.
 Осуществление управления параметрами работы АПК и изменение управляющих параметров персоналом только с соответствующими правами доступа и идентификацией с помощью пароля.
 Обеспечение управления периферийными устройствами (шлагбаумы, стойки въезда и выезда, кассы) дистанционно, с постов операторов АРМ АПК с фиксацией данных на сервере.
 Обеспечение безопасности и сохранности автомобилей посетителей.

АПК работает как в автономном режиме offline, так и в online режиме. В оффлайн режиме АПК выполняет функции по расчету времени нахождения на территории и взимание платы за проезд, однако функции сбора данных для отчетов по АПК, удаленное управление параметрами АПК в оффлайн режиме АПК недоступно. Функция оффлайн-режима АПК является крайне необходимой при эксплуатации, т.к. позволяет проводить обслуживание сервера АПК в любое удобное время.

Основные задачи АПК:

-Предотвращение злоупотреблений со стороны недобросовестного персонала и посетителей.
-Повышение уровня сервиса.
-Получение подробной отчетности обо всех событиях проезда автомобилей и движению денежных средствах.
-Повышение уровня безопасности. Предотвращение нештатных ситуаций - угонов, несанкционированных проездов и т.п.

АПК не является полностью автоматической системой, работающей без участия человека. Независимо от площади территории и трафика владелец обязан назначить ответственного технического специалиста, эксплуатирующего АПК (далее - администратор), а также ответственного за бухучет по выручке - кассира. Администратор может совмещать в себе функции кассира и администратора. Дополнительно владелец АПК может нанять диспетчера.

В обязанности администратора входит:

 -Перекладывание карточек из выездной стойки во въездную
 -Проведение инкассации вместе с кассиром
 -Разбор претензий клиентов
 -Администрирование БД постоянных клиентов
 -Первичная диагностика неисправностей
 -Исправление простых технических неисправностей
- Взаимодействие с обслуживающей организацией
 -Обучение работе с АПК кассира и диспетчера.
 -Замена кассира в случае его отсутствия на рабочем месте, либо постоянные функции кассира.

В обязанности кассира может входить:

-Снятие Выручки с автоматизированных касс
-Снятие бухгалтерских отчетов с автоматизированных касс
-Закладка денег на сдачу в автоматизированные кассы
-В случае технической неисправности в отсеке с деньгами кассир, как ответственное за денежную наличность лицо, обязан присутствовать при работе технического специалиста при исправлении этой неисправности.

В обязанности диспетчера может входить:

-Мониторинг состояния оборудования
-Координация специалистов, работающих с АПК (вызов кассира при окончании сдачи на кассу, вызов охраны в случае нарушения общественного порядка на территории, вызов администратора к клиенту при возникновении спорных ситуаций  и т.п.)
-Открытие проездов с АРМ при пропуске спецмашин или vip-nepcoн.
-Ввод оборудования в резерв /вывод оборудования из резерва в зависимости от нагрузки.

Парковщики могут иметь следующие обязанности:

-Помощь клиентам при использовании оборудования
-Контроль порядка на территории
-Контроль работоспособности системы
-Перекладывание карточек из выездной стойки во въездную
